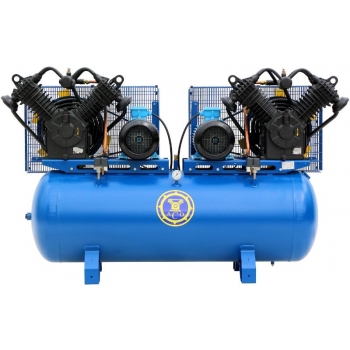

Поршневой компрессор К3М/13 Бежецкий компрессор АСО

Поршневой компрессор К3М/13 представляет собой две компрессорных головки С416М с двумя электродвигателями по 11 кВт каждый, установленные на одном горизонтальном ресивере объемом 500 л. и относится к серии «тандем». Максимальное рабочее давление 13 атм, производительность на входе 3000 л/мин., производительность по нагнетанию 2300 л/мин. Размеры 210 х 76 х 145 см., вес 670 кг.

Отличие К3М/13 от похожего компрессора К3/13 заключается в особенностях управления. На ресивере компрессора К3/13 установлены два реле давления, каждое управляет работой одной из компрессорных головок.
При этом реле настраиваются таким образом, что сначала должна запуститься одна компрессорная головка, затем вторая. При достижении определенного давления отключается сначала вторая, затем первая. В результате первая головка всегда получает больший износ, чем вторая. Существует возможность перенастройки реле давления для смены очередности включения компрессорных головок, что может вызывать определенные неудобства.

В свою очередь, на ресивере компрессора К3М/13 вместо двух реле установлен один датчик давления, который преобразует возникающую в ресивере силу давления сжатого воздуха в электрический сигнал. Схемой управления предусмотрено включение электродвигателя в зависимости от наработки установки для обеспечения равномерного износа деталей каждой компрессорной головки.

В сравнении однокомпрессорными установками, компрессоры типа «тандем» имеют бóльшую производительность, характеризуются высокой надежностью за счет меньшего количества циклов запуска, могут работать в случае поломки одной из компрессорных головок.

Контроль показателей давления обеспечивает реле давления Condor MDR производства Condor-Werke (Германия).
Принцип работы реле давления основан на сравнении сил, возникающих от давления сжатого воздуха, передаваемого мембраной и сил упругой деформации пружины. Для ручного управления двигателем установ-
ки на реле имеется переключатель.

Передача от двигателя на коленчатый вал каждой головки осуществляется двумя клиновыми ремнями. Натяжение ремней выполняется перемещением двигателя по плите с помощью регулировочных болтов. Каждая передача имеет сетчатое ограждение. Сжатый воздух от компрессорной головки к ресиверу подается по воздуховоду.

Охлаждение компрессора К3М/13 осуществляется воздушным потоком, создаваемым лопастями маховика-вентилятора. Система охлаждения обеспечивает поддержание нормальной температуры деталей головки, масла и межступенчатое охлаждение воздуха за счет рёбер стенок компрессорной головки.

При использовании компрессора в целях пневмоуправления и автоматики, пневмоприводах устройств и инструмента для окраски поверхностей распылением, рекомендуется комплектовать пневмоститему фильтрационным модулем ФМ, предназначенным для тонкой очистки сжатого воздуха и различных газов от аэрозолей масла и влаги, а также от твердых частиц размером более 3 мкм. Фильтрационный модуль обеспечивает остаточное содержание аэрозоля масла не более 5 мг/м3.

Рекомендуемая схема пневмосистемы
