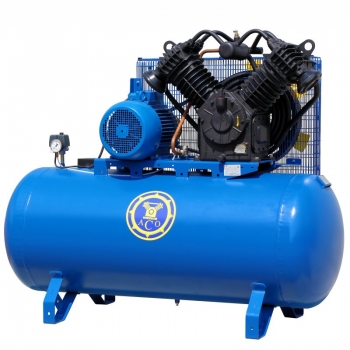

Поршневой компрессор С416М/7 Бежецкий компрессор АСО

Поршневой компрессор стационарного типа С416М/7 Бежецкого завода АСО с четырехцилиндровой компрессорной головкой С416М производительностью 1930 л/мин, производительность по нагнетанию 1480 л/мин. Электродвигатель мощностью 11 кВт напряжением 380 В. Максимальное давление 7 атм. Реле давления Condor MDR. Горизонтальный воздушный ресивер имеет объем 430 л. Размеры 170 х 70 х 140 см, масса 360 кг.

Четырехцилиндровая компрессорная головка C416M является одной из наиболее надежных и производительных в линейке выпускаемых заводом АСО поршневых компрессорных головок. Производится в цехах завода более 30 лет, прошла десятки конструктивных улучшений, последняя модернизация головки C416M выполнена в 2014 г. Сжатие воздушной смеси происходит в двухступенчатом режиме за счет двух пар цилиндров высокого и низкого давления. Воздушное охлаждение происходит за счет вентилятора и ребер охлаждения. Используется на стационарных и передвижных бежецких поршневых компрессорах моделей  С416М1, К3, К3М, К6, К31, КТ16, КТ16Э.

Вентилятор и ременная система компрессора С416М/7 защищены от контакта с людьми сетчатым ограждением. Для удобного открывания или снятия ограждения в конструкции предусмотрены удобные замки.

Компрессор закреплен на горизонтальном воздушном ресивере объемом 430л. Бежецкий завод АСО изготавливает воздушные ресиверы объёмом от 10 до 900 литров и давлением до 25 атм. Каждый ресивер в процессе изготовления проходит строгий контроль качества. Продольный шов и кольцевые сварные соединения контролируются методом ультразвуковой дефектоскопии. Воздушный накопитель проходит серию гидравлических и пневматических испытаний на прочность и герметичность, что гарантирует надежность и безопасность эксплуатации. Для защиты от коррозии и мелких механических повреждений ресиверы окрашиваются на автоматической линии порошковой окраски.


В некоторых технологических процессах недопустимо присутствие влаги. Исследования показывают, что до 80% отказов пневмооборудования связано с низким качеством сжатого воздуха. Помимо этого, во многих областях применения компрессорного оборудования качество сжатого воздуха имеет важное значение. Поступающий в компрессор воздух содержит влагу, которая вызывает коррозию магистрали и пневмооборудования. Для снижения влажности воздуха, защиты магистрали и оборудования от коррозии рекомендуется дополнить пневмоустановку осушителем воздуха серии ОВ. Принцип его работы основан на удалении влаги за счет понижения температуры воздуха до точки росы +3 °С.

Рекомендуемая схема пневмосистемы
