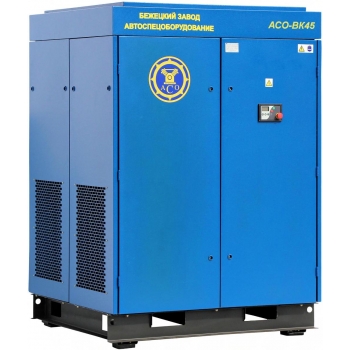

Винтовой компрессор АСО-ВК45/10 Бежецкий компрессор АСО

Винтовой компрессор АСО-ВК45/10 – это промышленная установка, которая предназначена для работы при высоких нагрузках, включая круглосуточную эксплуатацию. Компрессор может быть установлен внутри отапливаемых помещений и функционировать при положительных температурах. Он может быть размещен как в цеху, так и в отдельной компрессорной.

Перед установкой компрессора необходимо обратить внимание на вопрос отвода тепла, так как система охлаждения компрессора выбрасывает большой объем нагретого воздуха в помещение. При монтаже компрессорной установки рекомендуется оставить свободное место вокруг компрессора, примерно 1 метр с каждой стороны. Это позволит обеспечить удобный доступ к основным агрегат компрессора для обслуживания и ремонта.

Конструкция компрессора включает компрессорный блок, электромотор, маслобак и радиатор, которые смонтированы на мощной раме с виброопорами, покрытой корпусом из металлических боковых панелей и крыши. Все детали корпуса изготавливаются из листовой стали и окрашиваются порошковой краской, чтобы предотвратить коррозию и механические повреждения.

Компрессор основан на немецкой ступени сжатия Rotorcomp EVO9, которая отличается высоким качеством и надежностью. Роторы винтовой пары вращаются с помощью электродвигателя мощностью 45 кВт и питания от трехфазной сети 380 вольт. Передача вращательного момента от мотора к винтовой паре осуществляется через ременной привод. Благодаря такой конструкции компрессор может достигать производительности 6500 литров в минуту при максимальном давлении 10 бар.

Винтовой блок немецкой фабрики Rotorcomp помещен в чугунный корпус с расположенными внутри роторами. Рассчитан на работу при длительных переменных нагрузках в круглосуточном режиме. При условии соблюдения правил эксплуатации компания заявляет наработку 40 000 моточасов до планового капитального ремонта.

Компрессор АСО-ВК45/10 является масляным, поэтому выбрасывает небольшие объемы компрессорного масла в пневматическую магистраль. Также нормальным явлением является конденсирование влаги из сжимаемого атмосферного воздуха компрессором.

Для удаления масла из системы рекомендуется установить фильтры сжатого воздуха на пневматической магистрали, которые также помогут снизить содержание твердых частиц в сжатом воздухе. Для устранения влаги в трубах рекомендуется установить рефрижераторный осушитель.

Для хранения сжатого воздуха и оптимального использования электроэнергии для этого компрессора рекомендуется установить два ресивера РВ900.

Основные элементы компрессора АСО-ВК45/10 смонтированы на несущей раме с виброопорами. Винтовой блок, трехфазный электродвигатель, радиатор и другие узлы закрывает корпус из металлических боковых панелей и крыши. Внутри панели корпуса обработаны современным шумопоглощающим материалом. Индивидуальное шумозащитное исполнение делает работу компрессора практически бесшумной, это позволяет устанавливать его в производственных помещениях в непосредственной близости к потребителям сжатого воздуха. Корпус изготовлен из листовой стали и окрашен порошковой краской, что защищает компрессор от коррозии и механических повреждений.

Винтовой компрессор АСО-ВК45/10 производства Бежецкого завода АСО с производительностью по нагнетанию 6,5 м3/мин и максимальным рабочим давлением 10 атм. Электропривод с ременной передачей и двигателем мощностью 45 кВт. Диапазон температур от 10 до 45°С, расход масла на унос не более 1 г/час. Уровень шума 72 - 76 дБа. Габариты 130 х 125 х 185 см., вес 860 кг.

Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы.

На официальном сайте поставщика продукции Бежецкого завода АСО представлен широкий выбор промышленных винтовых компрессоров с прямым и ременным приводом мощностью от 5,5 до 200 кВт и производительностью от 0,8 до 30 м³/мин.


Винтовой блок	EVO9 (Rotorcomp)
Тип привода	ременной
Давление, атм.	10
Производительность, л/мин.	6500
Исполнение	Стационарный
Мощность, кВт	45
Управление (микропроцессор)	Да
Охлаждение масла и воздуха	воздушное
Количество масла в маслосистеме, л	15
Расход масла на унос, г/час	1.0
Содержание масла в сжатом воздухе, мг/м³	3
Температура воздуха на всасывании, °С	10 - 45
t° воздуха конечная (после газоохладителя), °С	50
Уровень шума, дБа	72 - 76
Габариты, см	130 х 125 х 185
Масса, кг	860
