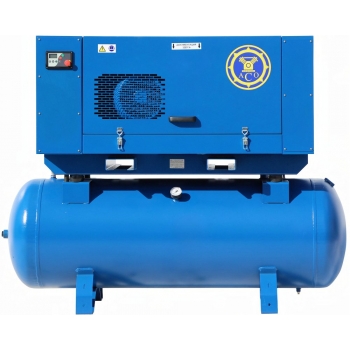

Винтовой компрессор АСО-ВК15/13-500 Бежецкий компрессор АСО

Винтовые компрессоры широко применяются в различных отраслях промышленности, сельского хозяйства, медицины и металлургии для привода пневматических инструментов. Винтовая воздушная станция АСО-ВК15-13-500, произведенная Бежецким заводом АСО, является эффективной установкой для сжатия воздуха.

В комплектацию входит ресивер объемом 500 литров, который служит для стабилизации давления в пневмосистеме и сбора конденсата. Винтовые компрессоры считаются самыми надежными агрегатами для сжатия воздуха, так как они не имеют кривошипно-шатунного механизма, который подвержен быстрому износу.

Основа компрессора - винтовой блок EVO3-NK-V113 производства компании Rotorcomp (Германия). Исключительная надежность и высокое качество блока позволяют эксплуатировать компрессор непрерывно в круглосуточном режиме. Винтовые блоки во время изготовления проходят контроль качества под нагрузкой. При условии соблюдения правил эксплуатации Rotorcomp заявляет наработку 40 000 моточасов до планового капитального ремонта, который заключается в замене подшипников и расходных материалов. Винтовой модуль EVO3-NK-V113 обладает скользящими профилями ROLLING PROFIL с функцией самоочищения и увеличенными подшипниками, что увеличивает ресурс компрессора и снижает энергопотребление.

Горизонтальный ресивер изготовлен из прокатной стали и соединен электродуговой сваркой, а все швы проходят тщательное исследование методом ультразвуковой дефектоскопии перед сборкой.

Компрессоры этого типа характеризуются низким уровнем шума, что достигается за счет шумопоглощающего кожуха и бесшумной винтовой пары. Они могут быть установлены непосредственно в производственных цехах, не мешая работе персонала.

Компрессор обеспечивает производительность 1800 л/мин, что достаточно для работы пневмоинструментов среднего предприятия. Он полностью готов к работе и не требует дополнительных настроек или регулировки. Электрический двигатель питается от сети 380 В и имеет мощность 15 кВт, что позволяет поддерживать стабильное давление при любых нагрузках.

Управление компрессором осуществляется современным электронным блоком CMC Airmaster P1, который выводит информацию о давлении, температуре и расходе воздуха на дисплей.

Компрессор также оборудован автоматической защитой, которая мгновенно отключает установку от питания при коротком замыкании или перегрузке двигателя.

Многофункциональный программируемый контроллер CMC Airmaster P1 бельгийского производства отображает основные параметры компрессора АСО-ВК15/13-500, обеспечивает управление настройками, предупреждает о предстоящих ТО, производит автоматическую остановку компрессора при внештатных ситуациях, предоставляет возможность дистанционного управления.

Компрессор установлен на горизонтальном воздушном ресивере объемом 500 л. В процессе изготовления ресивер проходит контроль качества, который включает гидравлические испытания на прочность и пневматические испытания на герметичность, что гарантирует безопасность при эксплуатации. Швы сварных соединений ресивера подвергаются контролю методом ультразвуковой дефектоскопии.

При использовании компрессора в целях пневмоуправления и автоматики, пневмоприводах устройств и инструмента для окраски поверхностей распылением, рекомендуется комплектовать пневмоститему фильтрационным модулем ФМ, предназначенным для тонкой очистки сжатого воздуха от аэрозолей масла и влаги, а также от твердых частиц размером более 3 мкм. Фильтрационный модуль обеспечивает остаточное содержание аэрозоля масла менее 5 мг/м3.

Стационарный винтовой компрессор АСО-ВК15/13-500 производительностью 1800 л/мин. отличается от похожих моделей АСО-ВК15/8-500 и АСО-ВК15/10-500 увеличенным до 13 атм рабочим давлением. Мощность двигателя 15 кВт. Количество масла в маслосистеме 7 л, расход масла на унос 1,0 г/час, содержание масла в сжатом воздухе не более 3 мг/м³. Температура воздуха на всасывании 10 - 45 °С. Уровень шума 64 - 68 дБа. Габариты 200 х 80 х 155 см, вес установки 500 кг.

Рекомендуемая схема пневмосистемы


Официальный сайт поставщика Бежецкого завода АСО предлагает широкий выбор винтовых и поршневых компрессоров, оборудования и комплектующих для монтажа пневмосистем на предприятии.


Винтовой блок	EVO3-NK-V113 (Rotorcomp)
Тип привода	ременной
Давление, атм.	13
Производительность, л/мин.	1800
Исполнение	Стационарный
Объем ресивера, л.	500
Мощность, кВт	15
Управление (микропроцессор)	Да
Охлаждение масла и воздуха	воздушное
Количество масла в маслосистеме, л	7
Расход масла на унос, г/час	1.0
Содержание масла в сжатом воздухе, мг/м³	3
Температура воздуха на всасывании, °С	10 - 45
t° воздуха конечная (после газоохладителя), °С	50
Уровень шума, дБа	64 - 68
Габариты, см	200 х 80 х 155
Масса, кг	500
